产品简介
九九八科技江铃顺达款污水处理车
蓝牌款DLQ5045TWCLWJX6型污水处理车
【油电两用款】
九九八科技（湖北）有限公司
湖北省随州市曾都经济开发区**大道路特1号

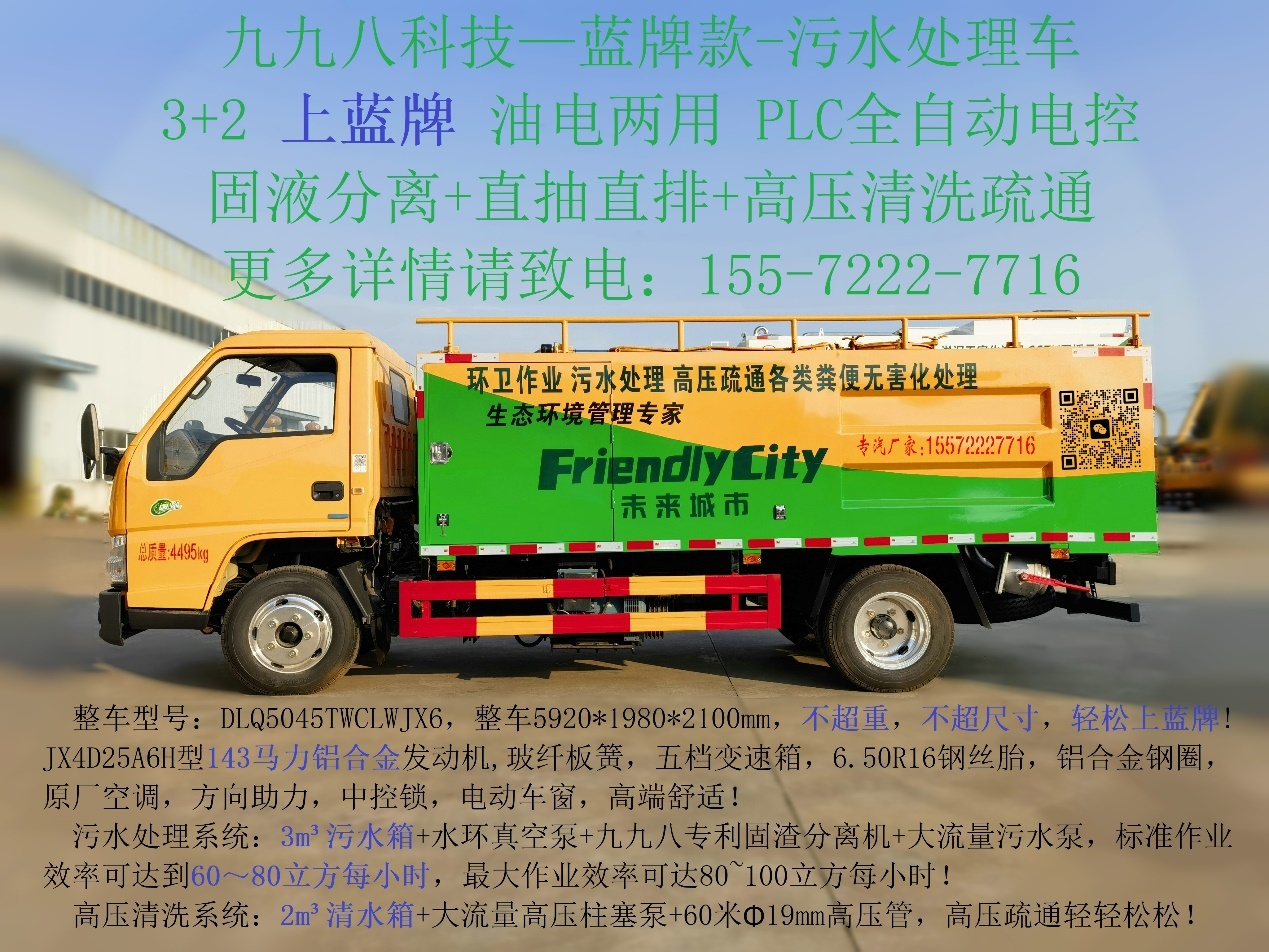

九九八科技DLQ5045TWCLWJX6型污水处理车
——江铃顺达款蓝牌款油电两用型污水处理车
一、车型简介
九九八科技（湖北）有限公司研发、设计、生产的江铃顺达款污水处理车，公告型号DLQ5045TWCLWJX6，此款车型在以往污水处理车的基础上进行了升级和改进，对整车的布局、尺寸、重量、设备进行了全面的优化，在功能齐全、效率更高、更高自动化的整车状态下正常办理蓝牌车的上户手续！
此款油电两用型污水处理车，底盘采用江铃顺达高端轻量化底盘，上装采用3方污水箱+2方清水箱的组合设计。配备高压柱塞泵、真空吸污泵和大流量排污泵三大泵体，30KW发电机、电动或液压**款铰刀式固渣分离机、自动电控柜的整车协同设计，可实现固液分离直抽直排、抗洪抢险应急强排、管道疏通高压清洗和粪污外运此四大核心功能，也可加装前冲后洒实现洒水车功能，还可加装前置喷水平台实现路面清洗功能。配置丰富，功能齐全！
二、功能、原理及用途
1、粪污固液分离、直抽直排；
①功能：九九八牌污水处理车3m³真空箱+水环式真空泵+铰刀式固渣分离机+大流量强排泵的组合设计，可实现粪污的快速固液分离和直抽直排。
②原理：当我们的车辆到达指定作业地点，做好准备工作后，启动汽车，通过取力器切换到发电球工作工作状态，或者不启动车辆，外接市电，使车载设备处于正常通电状态后，打开电控箱上的自动按钮，进入自动模式。在自动模式下，水循环真空泵（注意：水循环真空泵的水箱必须保证正常水位）和固渣分离机将**先启动，这时候真空泵抽出污水箱里面的空气，污水箱形成负压状态。根据真空原理，大气压会把化粪池里面的污水杂物一同压到分离机内(九九八**款不锈钢铰刀式固渣分离机)，旋转的铰刀对固渣进行压缩，滚筒对污水进行过滤，其中大于 20mm 的垃圾都将分筛出来(如塑料瓶、树枝、塑料袋、卫生巾、避孕套、布条等等)，过滤后的污水达到一定的容量后，自动电控系统启动排污泵，排污泵通过管道把污水箱中的污水排出。自动电控系统能根据污水箱内污水的总量自动启停固渣分离机、真空泵和污水泵，实现全自动污水处理。
我司此款车型配备的大流量排污泵额定效率可达每小时抽排60~80m³污水，**极限工作效率下可达每小时抽排80~100m³。
③用途：此功能适用于化粪池、下水道、排水管路、污水池、淤泥池等场所的快速除渣清理！
2、抗洪抢险、应急强排；

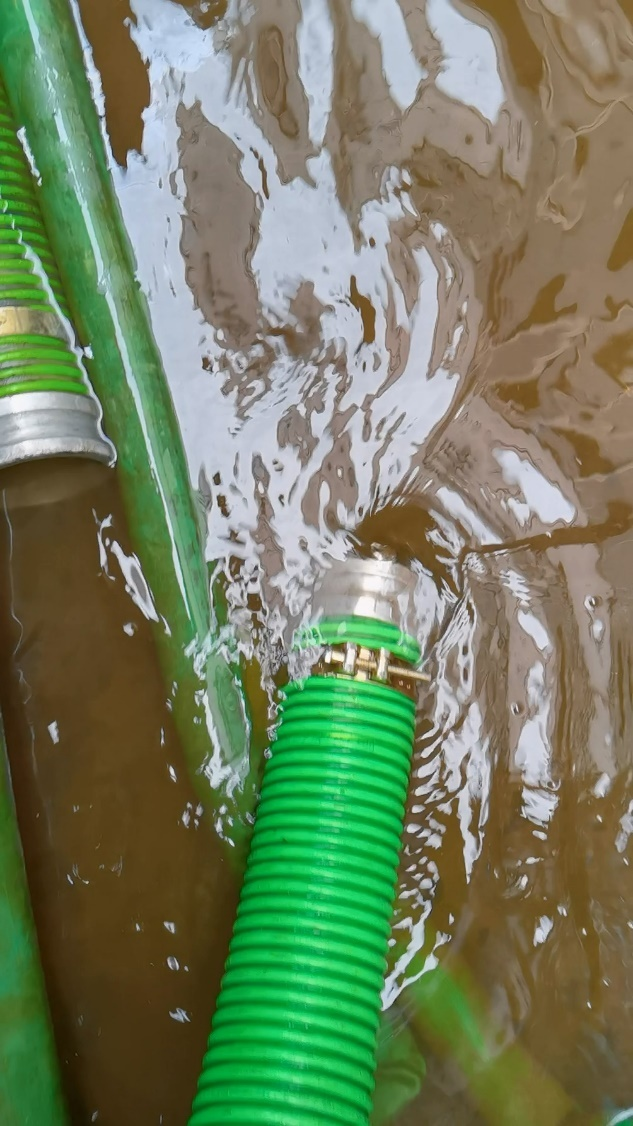

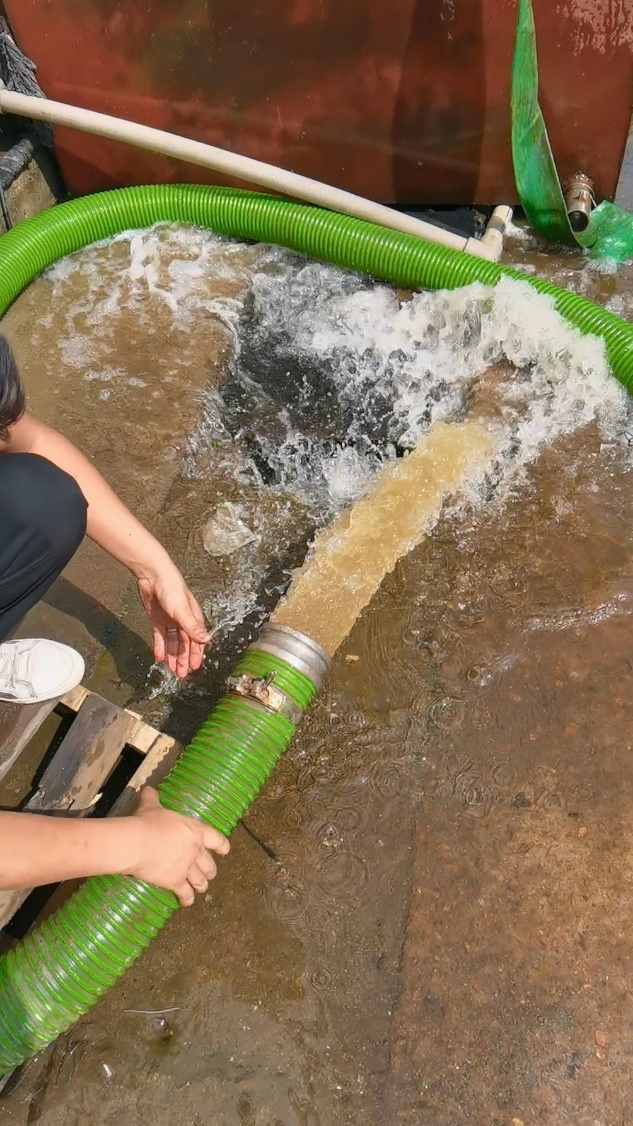

①功能：大流量强排泵，可快速抽排积水。
②原理：当我们的车辆到达指定作业地点后，做好准备工作，然后加注好引水，让吸入管和强排泵内应充满液体（利用真空泵负压原理，让水进入污水箱），手动打开强排泵，泵内叶轮高速旋转，产生离心力，泵内的污水被这个离心力抽出，污水在泵体内会经过多个分散室，在这个过程中水流的流速会逐渐降低，而室内的压力会逐渐升高，当压力达到一定值时，在压力的作用下，污水可以排出。额定效率每小时抽排60~80m³，**极限每小时抽排80~100m³。
③用途：此功能适用于洪涝应急强排、水池换水、远程加压供水等抽排污水场所！
3、管道疏通、高压清洗；
①功能：九九八牌污水处理车2m³清水箱+高压柱塞泵+液压卷盘+60米Φ19mm高压管+可更换高压疏通头的设备组合，可对清水进行加压，加压后的高强水流就可对堵塞管道进行高压清洗和疏通。
②原理：当车辆到达指定作业地点，加注好清水（车辆配备了容积2000L的清水箱），让高压泵的管道和泵体充满清水，完成这些准备工作后，启动车辆，踩下离合器踏板，打开高压泵的取力器。

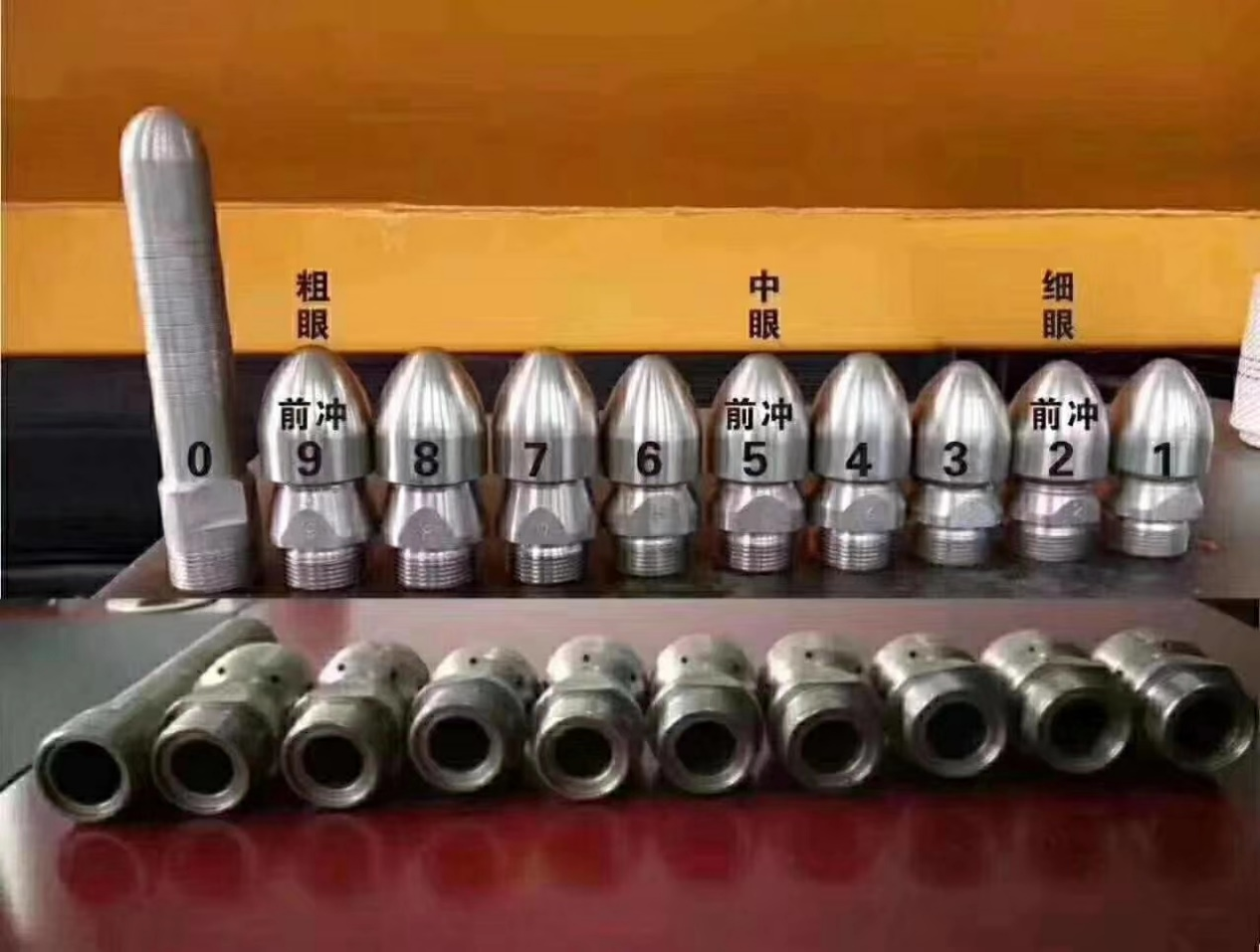

这时候再把液压自动收放卷盘放**所需长度，装上高压专用喷头。（可适配多种不同类型的高压喷头，适用于各种工况环境的疏通。）

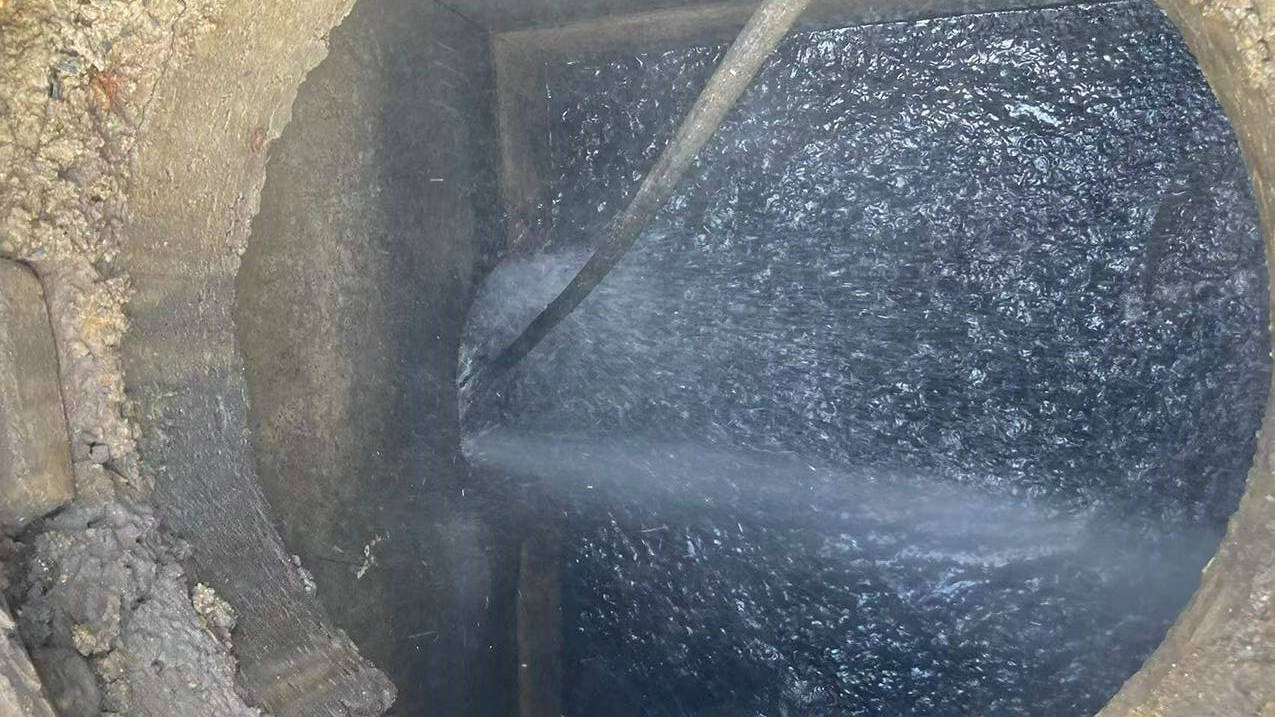

投放入所要疏通的管道中，然后打开高压三通回水阀开始疏通，压力大小可用用油门拉线**。随着高压水流的前折后喷，喷头在反冲的作用力下自行前冲，回喷的水流也把污泥等杂物冲洗后推，每前冲一段距离，再手动回拉反冲洗，随着不断的高压反冲，管道的污泥杂物也逐步冲出，达到疏通管道的目的！
③用途：此功能适用于污水管道的清洗与疏通！
4、粪污外运
①功能：九九八牌污水处理车配备真空泵、固渣分离机和容积3m³的污水箱，可自吸粪污外运后自排**指定地点。
②原理：当车辆到达指定作业地点后，安放好管道，打开车载真空泵，大气压会把化粪池里面的污水和杂物一起压入污水箱（杂物压入固渣分离机）。污水箱满载后，收放好管道后，运**排污点，打开下排污口外排污水，打开固渣分离机取出杂物！
③用途：此功能适用于养殖场、污水池、化粪池等场所外排污水！
三、整车配置和优势
1、可上蓝牌、可进地下室！
九九八污水处理车上蓝牌、可进入市区、可出入地下室！
整车公告型号：DLQ5045TWCLWJX6，总质量4.495吨，整车整备4.3吨（自重），整车尺寸5920*1980*2100mm（加高款2300mm高度可选），全车精准优化设计，不超重，不超尺寸，轻松上蓝牌。
总高2100mm低车身可进地下室，轻松搞定商超、小区、写字楼等地下室、老旧社区、窄路等化粪池清理作业工程。

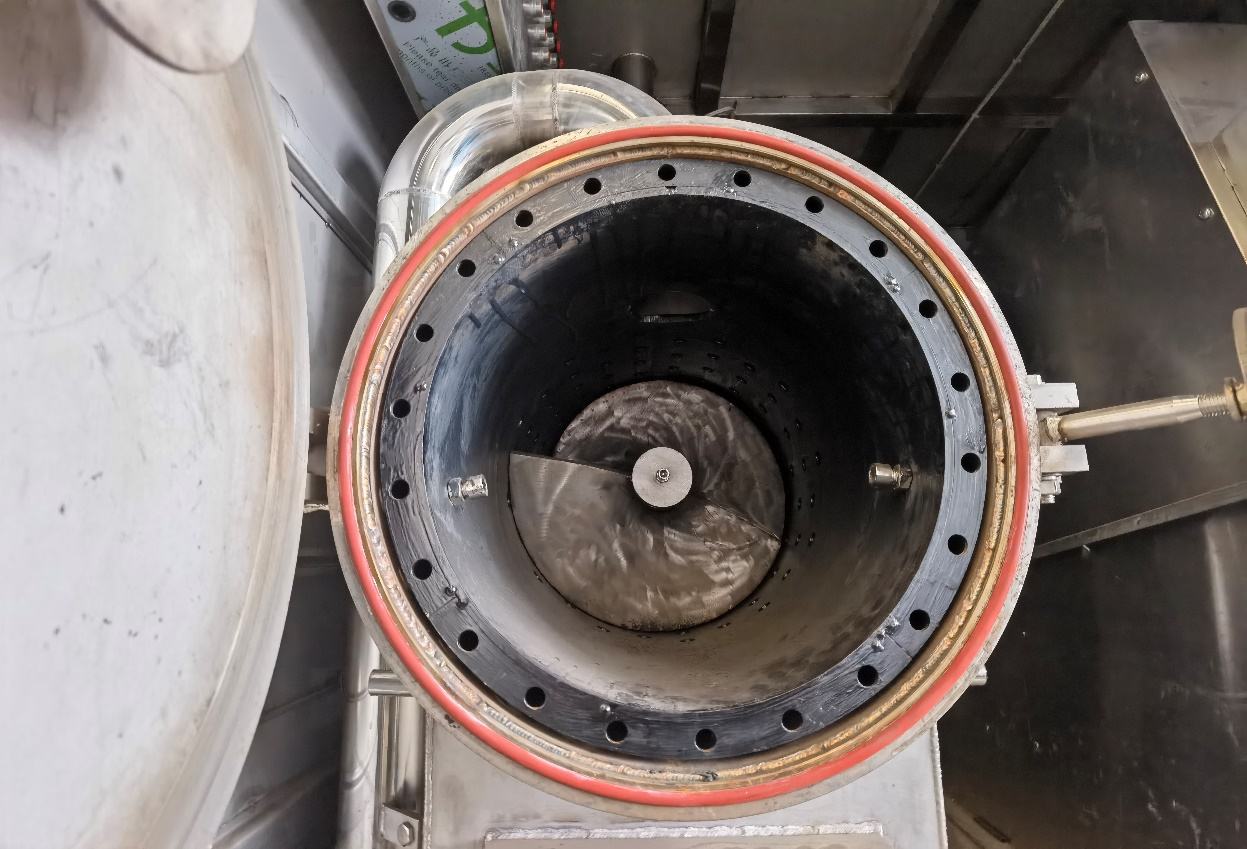

2、超强的**款固渣分离机！
九九八**款铰刀式固渣分离机，九九八吸污净化车同款配置。
全新**设计，固渣分离不卡、不堵、易清洁！20mm孔径，保证污水流动性的同事，轻松分离出垃圾和固渣(如塑料瓶、树枝、塑料袋、卫生巾、避孕套、布条等等)！**型不锈钢铰刀、**厚30㎜不锈钢流体形变截面叶片，坚韧、耐磨、耐酸碱、耐腐蚀！正转强力压缩、反转轻松排渣，让清理不费力！
3、高效污水处理效率！
九九八污水处理车采用3m³污水箱+7.5KW真空泵+九九八**固渣分离机+100m³/h大流量污水泵的联合设计！
标准作业效率可达到60～80立方每小时，**作业效率可达80~100立方每小时（可以临时充当应急抢险排水车），轻松拿下化粪池业务；
4、强劲的高压清洗疏通功能！
中置式2m³清水罐，配备双耀170L大流量高压柱塞泵，尾置Φ19mm型60米高压管，配备液压卷盘，标配通用型高压喷头（可用专用型高压喷头替换），功能齐全，高压疏通轻轻松松！
5、江铃顺达高端轻量化底盘！

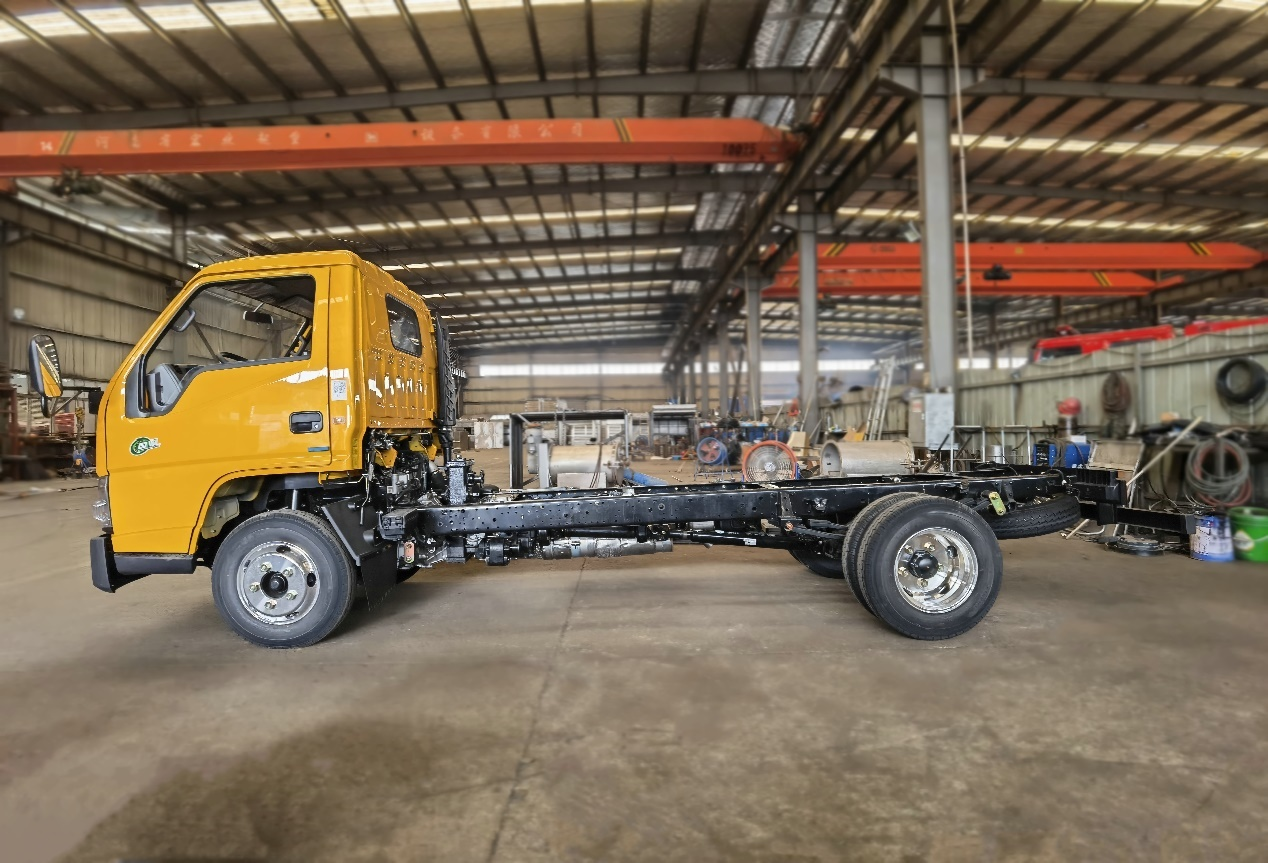

九九八污水处理车，整车底盘采用江铃顺达JX1041TG26型高端轻量化底盘，3360mm轴距，车身灵活，易于操控。

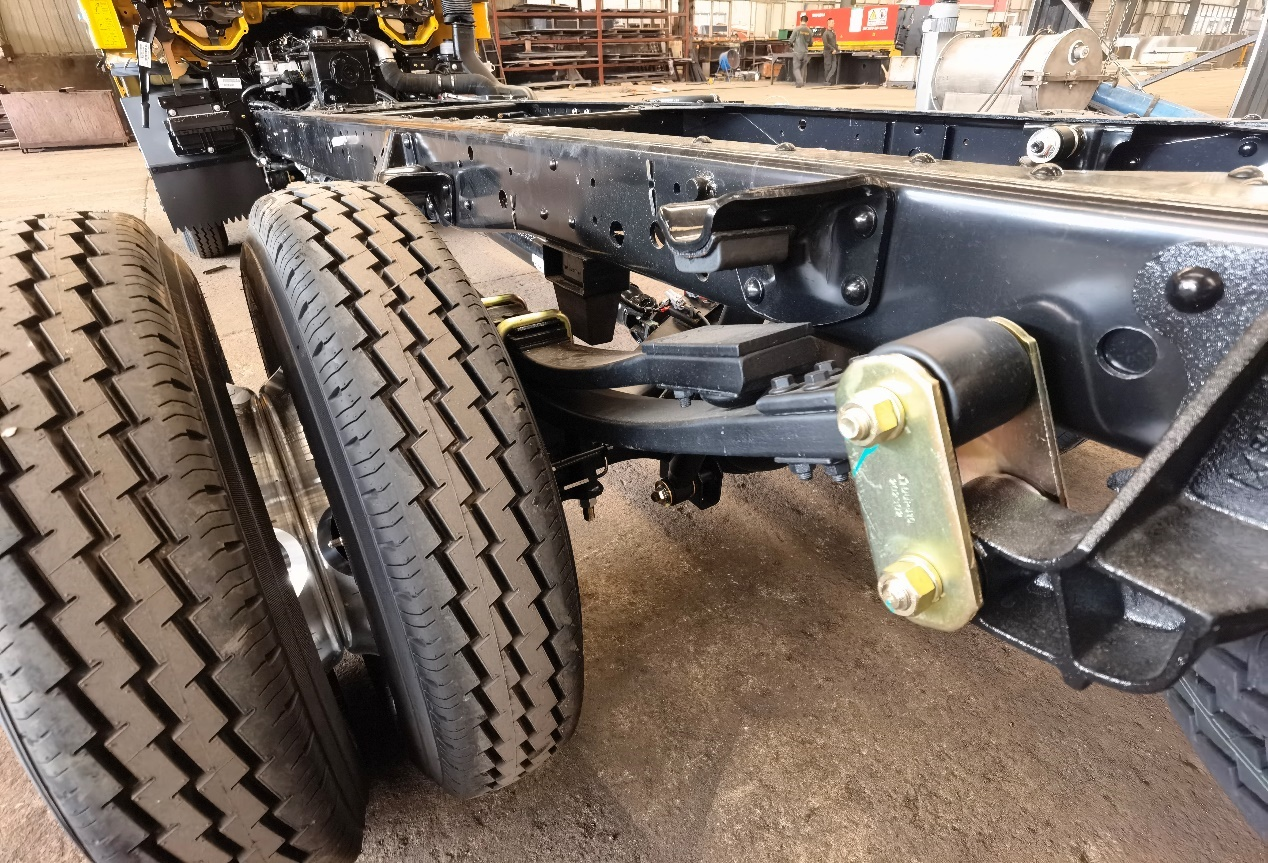

标配玻纤板簧，由玻璃纤维复合材料制成，比金属板簧重量更轻，承载能力更强，更是具有不会突然断裂的强劲优势！

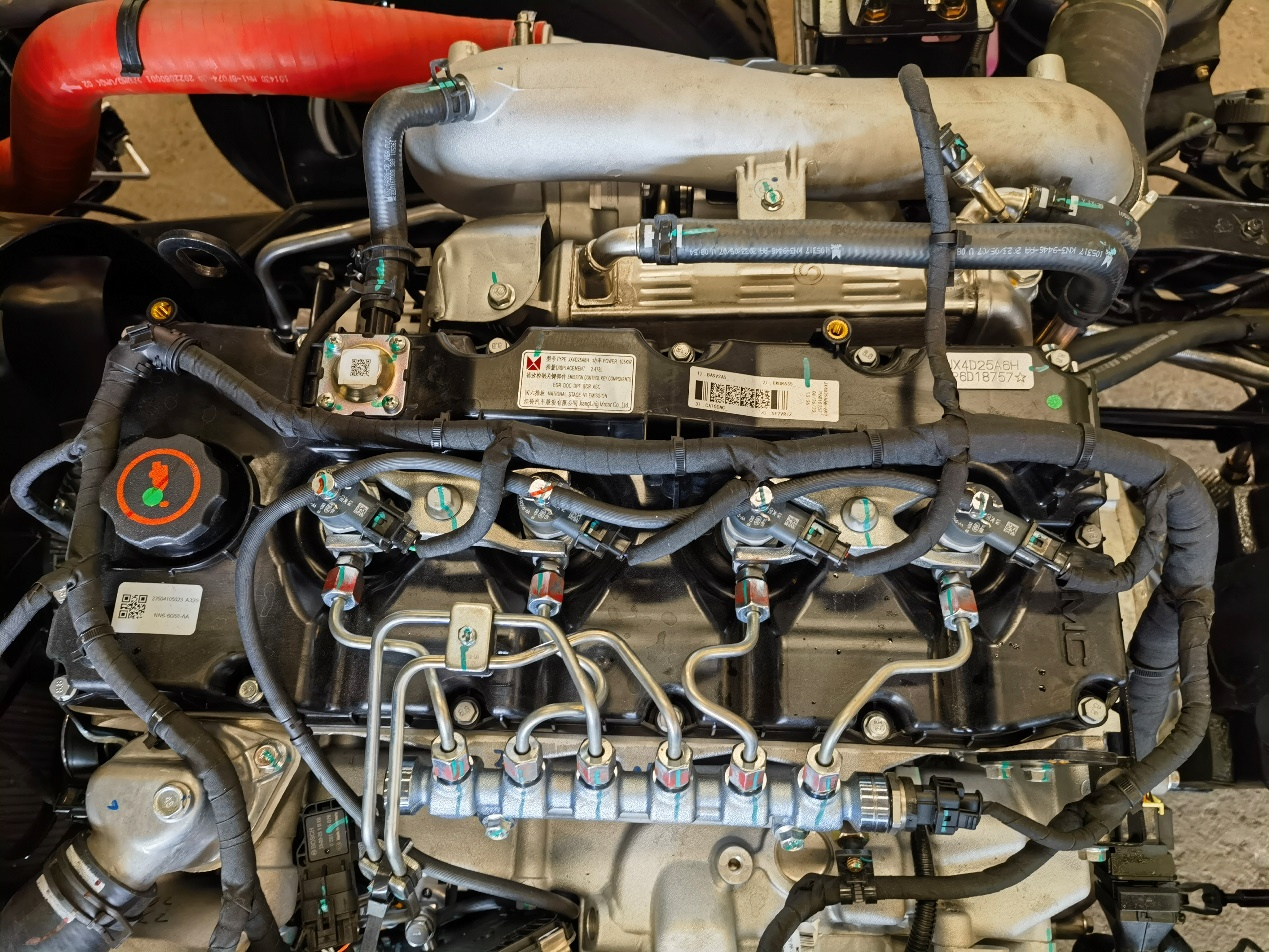

江铃福特腾豹JX4D2**6H型143马力全铝合金发动机（排量2.478L，功率105KW），源自于日系五十铃、美系福特和德系FEV技术的腾豹发动机，更是集力量和高效于一身，让车身更轻、燃油更省的同时更是爆发出澎湃动力！
变速箱采用格特拉克五档，配备6.50R16钢丝胎、铝合金钢圈。
原厂空调，方向助力，中控锁，电动车窗，更是高端舒适！
6、全新布局设计！

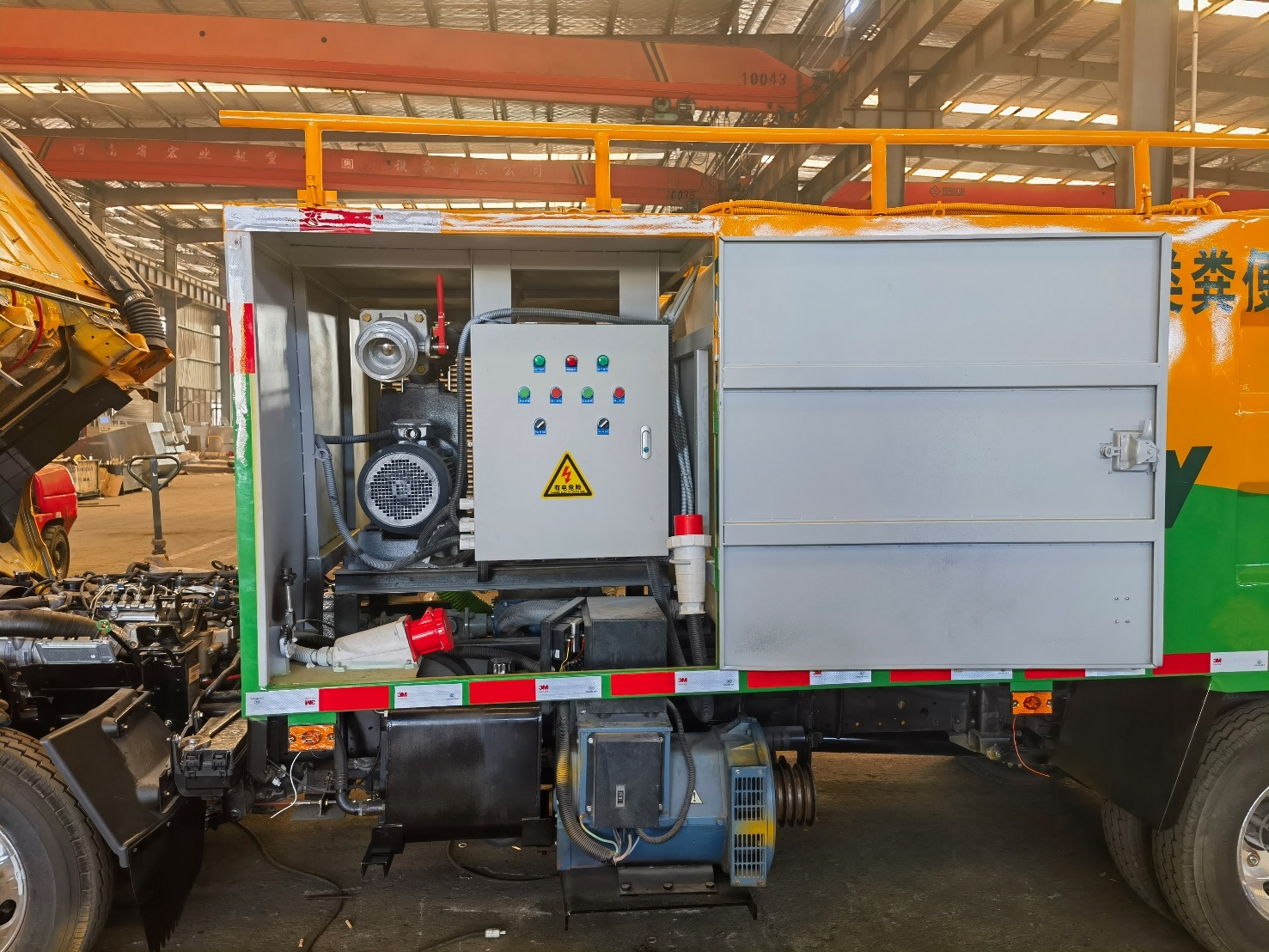

整车前置功能箱、中置清水箱、后置污水箱、尾置操作区。
内置高压泵、排污泵、取力器、真空泵、真空泵水循环箱和自动化电控箱，侧挂液压油箱和发电机组，结构布局合理，核心部件顺畅运行，工作时方便观测，工作后方便保养。

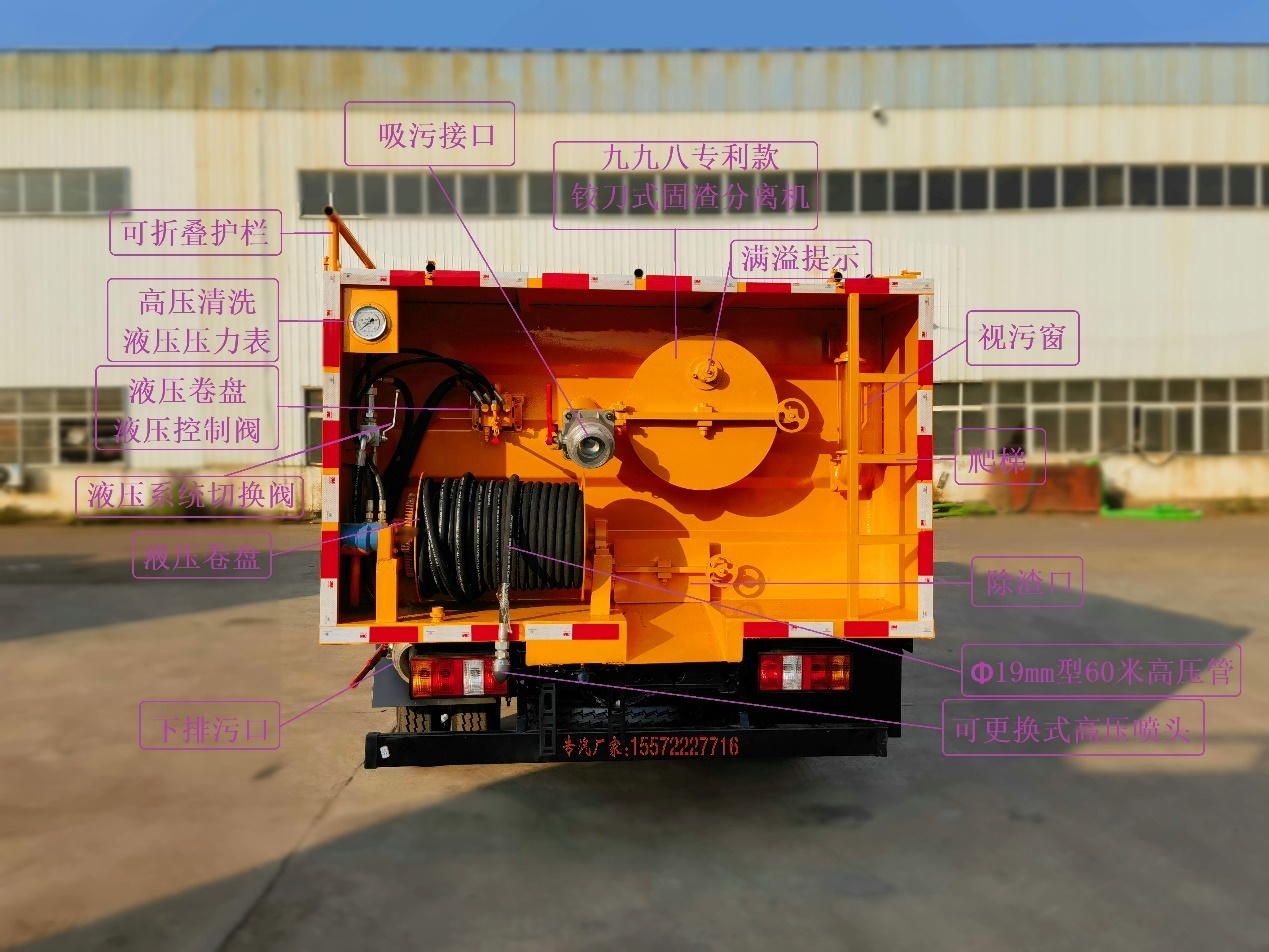

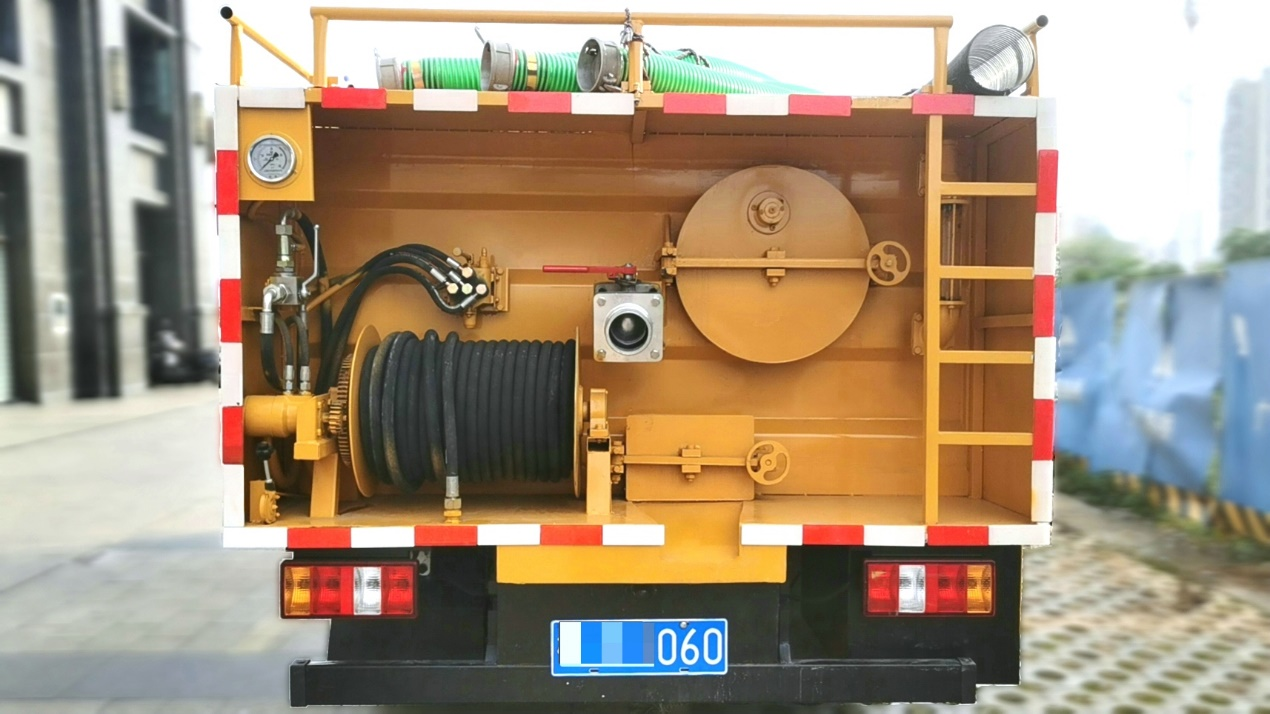

后置高压疏通专用卷盘（带压力表），污水箱上部固渣分离机带满溢提示，污水箱带视污窗，下部有除渣口，底部有排污口。
四、设备使用注意事项
1、污水处理车作业时需保证水环真空泵水箱有水，且水箱水温不宜过高，否则将无法作业或者作业效率低下；
2、备用发电机组启动后，手油门调节需有序调节，切勿速高速低，避免损伤发电机；
3、待发动机转速稳定，电机组电压稳定后，方可接入电控箱，避免电压不稳损伤用电设备；
4、作业时需及时清理固渣分离机中分离出来的污物，防止污物过多而对管道造成堵塞；
5、每次作业完成后请清理污水处理设备，勤便的清理，可保证污水处理车的使用寿命；
6、冬季请注意各个水箱、泵体的排水，防止由于温度过低，水结成冰而造成的箱体、泵体损伤；
7、高压清洗工作前，检查周围环境是否复合作业要求，液压泵启动前检查各操作杆是否回位，避免造成财务损失；
8、本产品所用的配件均为专用配件，如有产生损坏，请及时与公司售后工作人员联系。
五、整车公告参数
江铃顺达款DLQ5045TWCLWJX6型污水处理车公告参数
【整车技术参数】 |
产品名称 | 污水处理车 | 产品型号 | DLQ5045TWCLWJX6 |
总质量(Kg) | 4495 | 罐体容积(m3) | |
额定载质量(Kg) | | 外形尺寸(mm) | 5990×1980×2100,2300 |
整备质量(Kg) | 4365 | 驾驶室准乘 (人) | 2 |
接近角/离去角 | 20/14,17/14(°) | 前悬/后悬(mm) | 1075/1555,1095/1535 |
轴荷(Kg) | 1895/2600 | **车速(Km/h) | 100 |
备注 | 该车用于污水处理,主要专用装置为真空泵,污水分离器等； 侧防护和后下部防护材料均为Q235, 左右侧面及后下部防护均采用螺栓连接, 后下部防护断面尺寸(mm):100×40,后下部防护离地高400mm; ABS系统型号:APG3550500A, ABS系统生产厂家:浙江亚太机电股份有限公司. |
【底盘技术参数】 |
底盘型号 | JX1041TG26 | 底盘名称 | 载货汽车底盘 |
**名称 | 江铃牌 | 生产企业 | 江铃汽车股份有限公司 |
轴数 | 2 | 轮胎数 | 6 |
轴距 (mm) | 3360 | 轮胎规格 | 6.50R16LT 钢丝胎 |
燃料种类 | 柴油 | 后轮距(mm) | 1425,1440 |
排放依据标准 | GB17691-2018国Ⅵ |
发动机型号 | 发动机生产企业 | 排量(ml) | 功率(Kw) |
JX4D2**6H | 江铃汽车股份有限公司 | 2478 | 105 |
六、九九八油电两用款污水处理车整车配置
序号 | 类别 | 名称 | 型号/规格 | 备注 |
1 | 基本参数 | 整车型号 | DLQ5045TWCLWJX6 | \ |
2 | 外形尺寸（mm） | 5990×1980×2100 | 总高可选2300 |
3 | 总质量（kg） | 4495 | 符合蓝牌法规 |
4 | 整备质量（kg） | 4365 | 可控不超重 |
5 | 底盘型号 | JX1041TG26 | \ |
6 | 发动机 | JX4D2**6H（143马力） | \ |
7 | 污水处理系统 | 污水箱 | 1500×1980×1000 mm | 约3 m³ |
8 | 污水箱材质 | 优质碳钢折弯配合矩形钢满焊 | 可选不锈钢 |

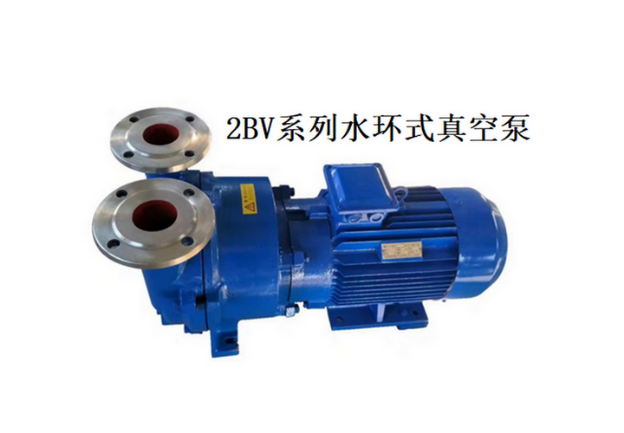

9 | 真空泵 | 型号 | 2BV5121 | 2BV5111 | 水环式 |
10 | 电机功率 | 7.5 KW | 5.5KW | \ |
11 | **气量 | 4.6 m³/min | 3.83 m³/min | \ |
12 | 泵转速 | 1440 r.p.m | \ |

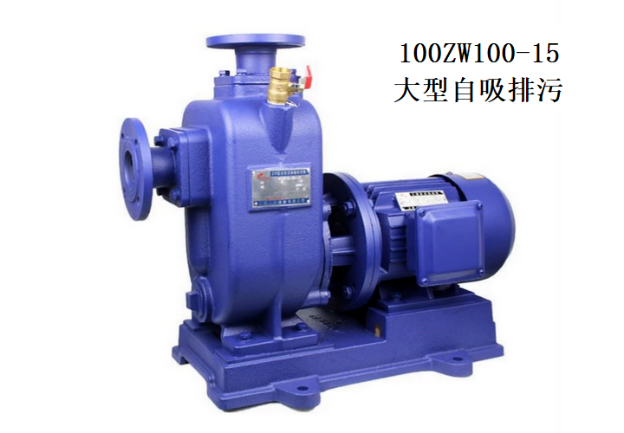

13 | 排污泵 | 型号 | 100ZW100-20/2 | 排污型污水自吸泵 |
14 | 效率 | 84% | \ |
15 | 流量 | 100 m³/h | \ |
16 | 扬程 | 20 m | \ |
17 | 电机功率 | 7.5 KW | \ |
18 | 转速 | 2900 r/min | \ |
19 | 固废分离器 | 不锈钢铰刀式固渣分离机 | 九九八** |
20 | 高压疏通系统 | 清水箱容积 | 1000 L + 1000 L | 双水箱互通 |
21 | 清水箱材质 | 外层碳钢骨架及碳钢厢板 内工程塑料 | \ |
22 | 高压泵 | 型号 | 双耀SY75-40 | \ |
23 | 额定流量 | 170 L/min | 10.2m³/h | \ |
24 | 压力 | 24 MPa | \ |
25 | 卷盘 | 手动操控式液压卷盘 | 1套 |
26 | 高压管 | 直径19 mm，长60 m | 1根 |
27 | 涂装 | 上装涂装 | 工程黄配绿色 | 可定制 |
28 | 其他 | 吸污管 | 直径100 mm，长8 m | 4根 |
七、样车展示

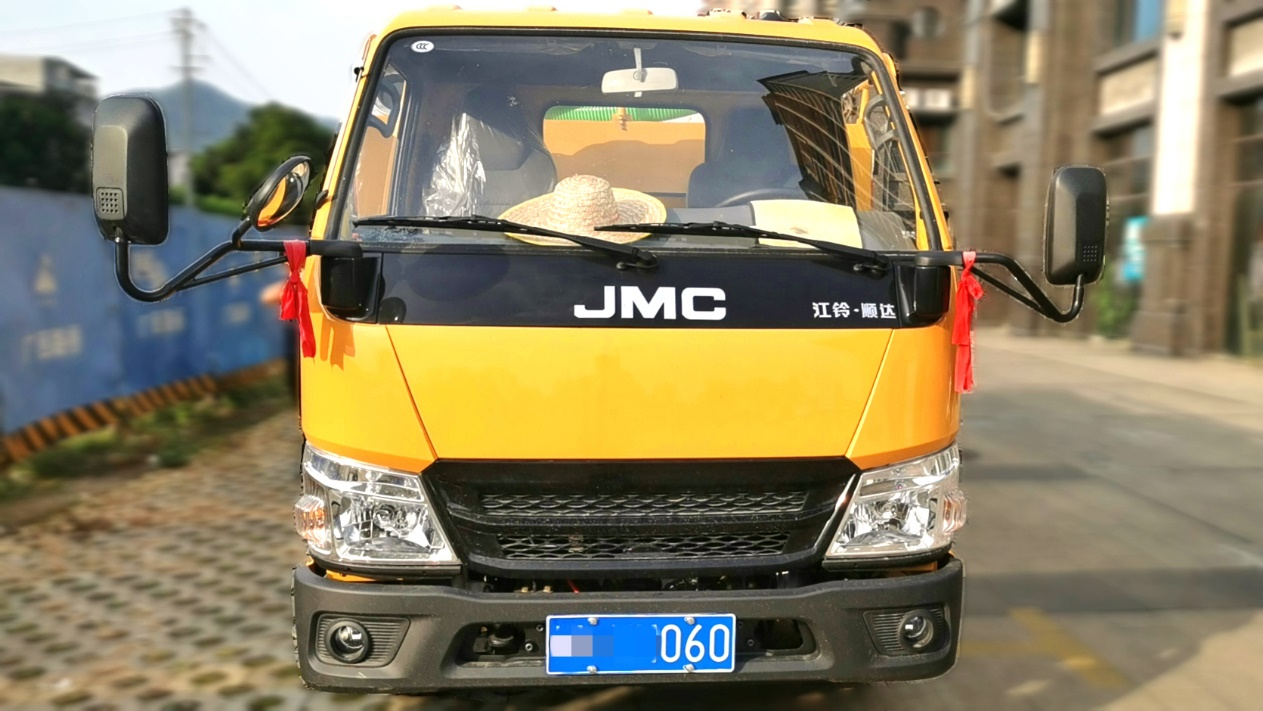

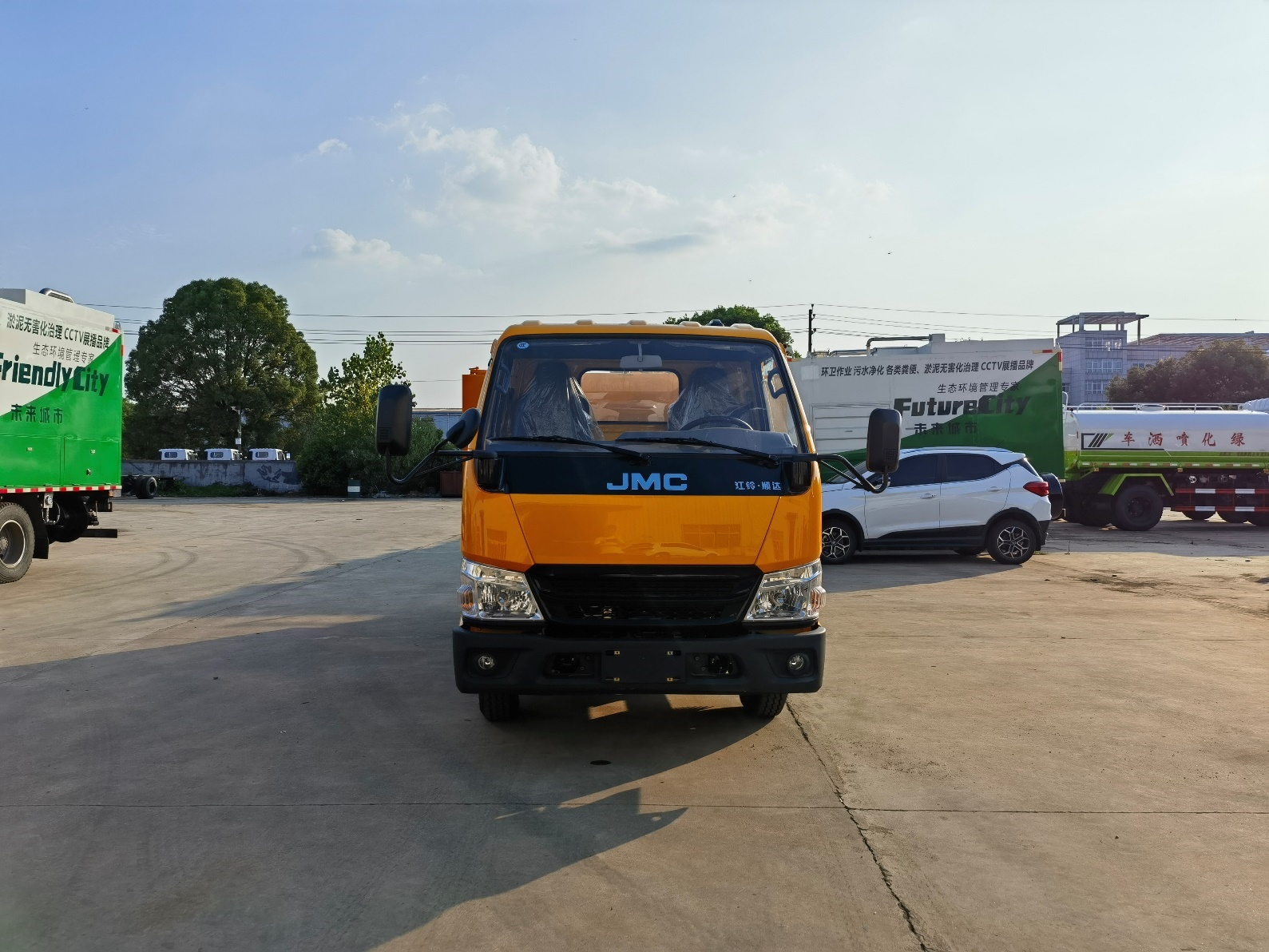

九九八污水处理车正面视图↑

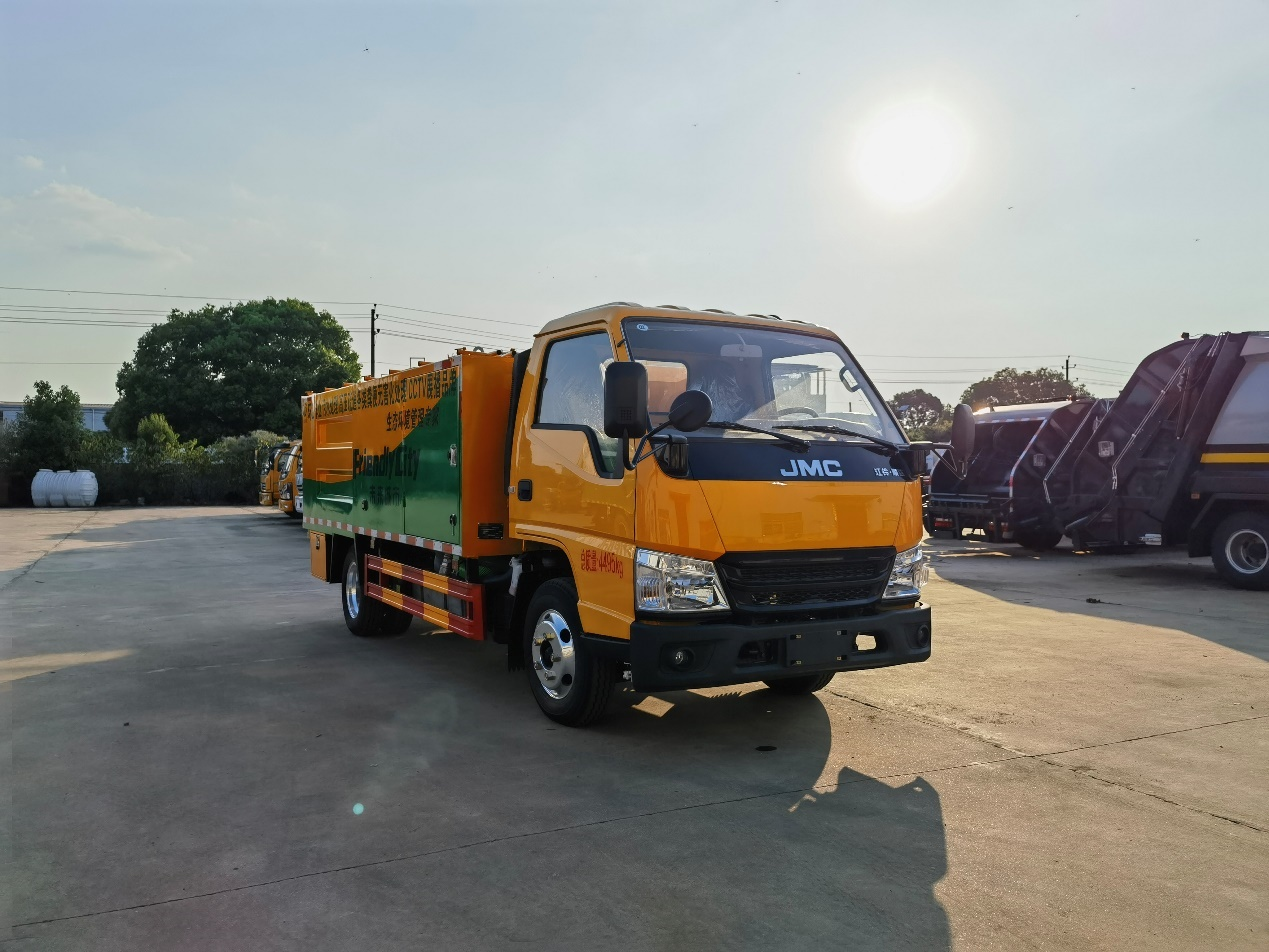

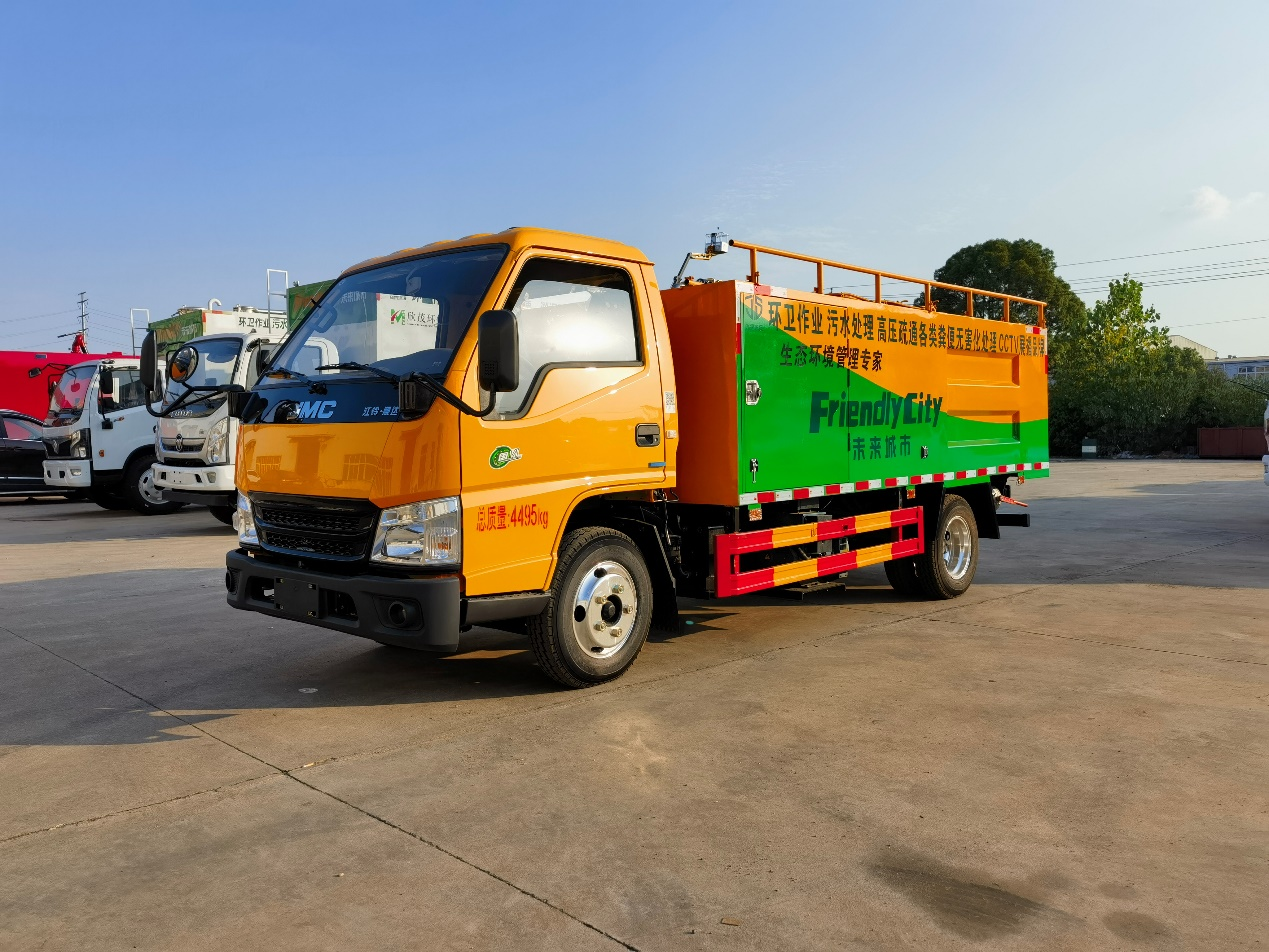

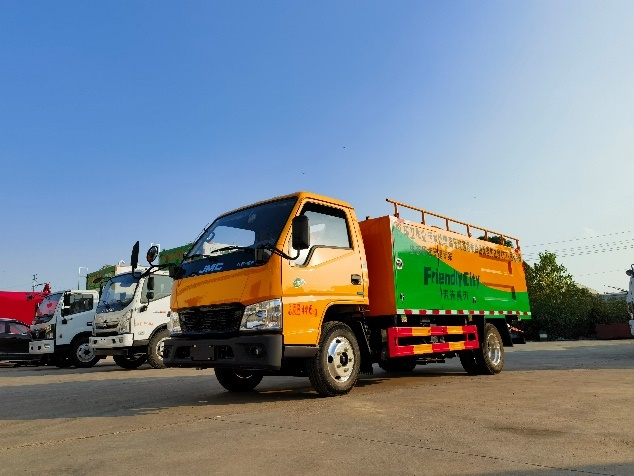

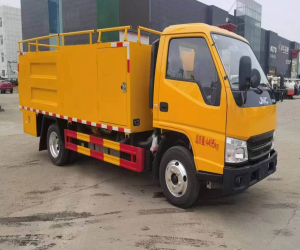

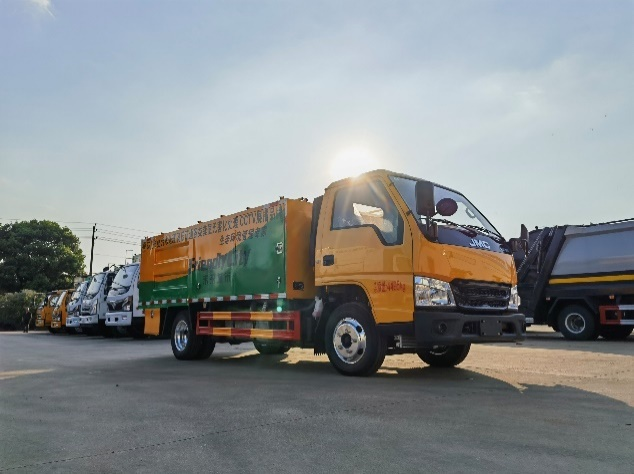

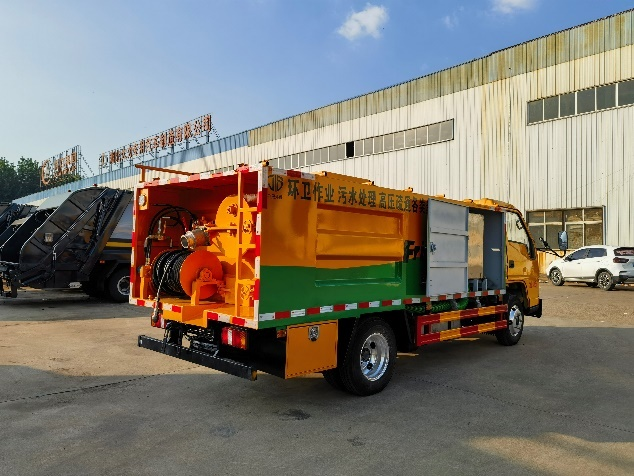

九九八污水处理车右前侧45°↑ 九九八污水处理车左前侧45°↑
九九八污水处理车正右侧↑ 九九八污水处理车正左侧↑

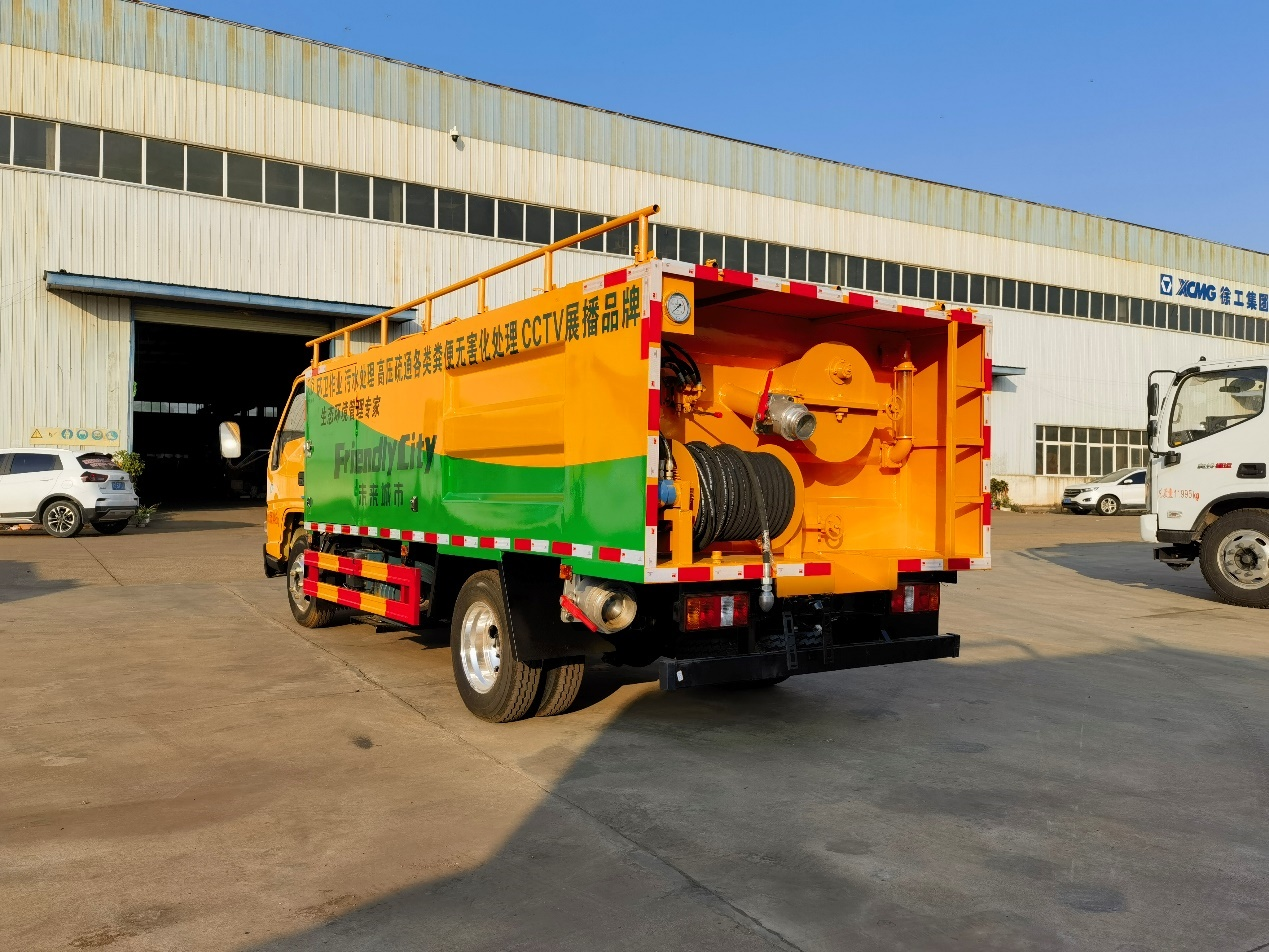

九九八污水处理车后视图↑
八、交货方式
订合同：签订购销合同；预付合同定金、合同总金额30%.
A：本地签订车辆购销合同，通过银行电汇、现金转帐等方式支付预付款；
B：传真签订车辆购销合同，通过银行电汇、现金转帐等方式支付预付款；
安排生产：按合同规定车辆型号提取底盘、安排生产；
交付验收：车辆交付、验收、支付车辆余款
A：需方按合同预定时间内验收车辆,检验合格将余款付清，自提车辆由我公司为您代办全套行车手续;
B：在预定交车时间内，由供方提供司机，需方支付运费，于出厂前支付车辆余款后，由供方将车送往需方指定地区，需方对车辆进行验收；
九、公司税号资料
公司全称： 九九八科技（湖北）有限公司
纳税人识别号： 91421303MA4F00XE2R
公司地址： 湖北省随州市曾都区两水大道大力路特1号
开户行： **建设银行股份有限公司随州香江支行
开户行账号： 4205 0181 3654 0999 8998
开户行行号： 1055 2860 0062
联系电话： +86 155 7222 7716
十、售后服务
尊敬的客户：
我们遵循的质量方针是：“产品**是我们永恒的目标，用户满意是我们不懈的追求，优质服务是我们**的承诺。”
☆质量承诺
对产品**负责；服务让顾客**满意。
☆质保范围
1、培训人员：
a、由我厂安排**工程师组织集体培训，学习理论及进行实际操作；
b、通过理论学习和实际操作后达到厂方技术要求；
**、掌握专用车的基本理论.性能以及功能；
**、按程序能熟练的操作；
第三、能排除一般技术故障。
2、免费维修方案以及期限
a、跟踪服务时间：终身；
b、在交客户使用之日起，在正常使用范围内，行驶10000公里内或一年内免费修理(不包括易损件和电器部分)，超过一年，只收取零件费，易损件除外；
c、服务到达时间：省内，二十四小时内到达；其它地区，二十四小时内派出人员；
3、产品上装部分故障，由厂家负责三包服务。
a、三包期内，厂家与用户有效沟通后，选择厂家上门服务或就近服务由厂家报销维修费用，非人为因素产生的故障，厂家承担维修费用；
b、超过三包期后，配件只收工本费,无任何其他费用。
4、产品底盘故障，请按底盘厂家提供的服务手册在就近服务站维修。
